手機WIFI5G毫米波屏蔽箱暗室規格要求

首頁 人氣:3969 發表時間:2020-07-10 小大

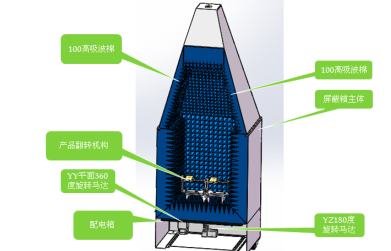

1.總體規格:外型尺寸:900(W) x 900(D) x2400(H) mm吸波棉厚度中端200mm小尖錐,上頂部應是200mm*200mm的正方形。

2.RF等接口放在箱體背面,同時RF內部開口在頂端,內外橋接放在箱子椎體背面,用暗扣槽覆蓋。頂端要有方式固定如下天線。

3.中間工作空間內,需要有一個塑料的旋轉支架.

4.個SMA放在背面靠底部,其中2個需要有扣槽将2個SMA線引到箱子最頂部,然後上頂內部有2個SMA開口,另外2個SMA在箱體底部直通箱內即可。錐箱內上半部分可以不适用尖錐吸波棉,采用平面即可,但此處需要詳細設計椎體傾斜角度,中部分的高度,以保證頂部發射的信号沒有反射路徑傳播到測試設備。

5.轉台材料使用強度較高的塑料即可,需要可以電動控制轉動,有自動控制轉動程序(可以按照設定的角度、反向度數旋轉)吸波棉厚度中端200小尖錐,頂端為尖辟吸波棉100MM,轉台如速附件照片所示,重要的是可以控制水平轉圈360,垂直轉圈180。

一般來說5G毫米波屏蔽暗室內部測試支架結構還包括 :夾具, 支架 轉台 軸承固定床 電機 360同步帶旋轉  USB出線口 4個USB接口 電機


  • 操作方式:手動操作。
  • 箱體尺寸:(L) 900x (W) 900x (H) 2400mm
  • 箱體尺寸:(L) 500x (W) 500x (H) 500mm
  • 箱體材料:钣金焊接
  • 表面顔色:米黃色小波紋(可根據客戶要求選用其他顔色)
  • 屏蔽效果:>70dB @800M-6GHz
  • 接口:4*SMA(f)-SMA(f) , 1*RJ45,4*DB9,1*AC 電源要求AC 110V-220V/50-60HZ,4*USB2.0
  • 工作溫度(℃) 0-50
