WIFI模塊無線産品自動化測試設備

首頁 人氣:6508 發表時間:2020-04-29 小大

WIFI測試方案

WiFi模塊測試要求:

1、WiFi模塊全功能、指标檢測,一般選測頻段內高、中、低頻率和高低速率組合情況下的參數測量

(1 )發射機,:平均功率、矢量誤差EVM、頻率誤差、頻譜模闆

(2)接收機:靈敏度(PER)

(3)不同模式(a/b/g/n/ac,不同速率等)測量

2.配置:WiFi綜測儀,屏蔽箱x2(n),測試治具x2(n),連接線,自動測試軟件

WIFI模塊無線産品自動化測試儀器

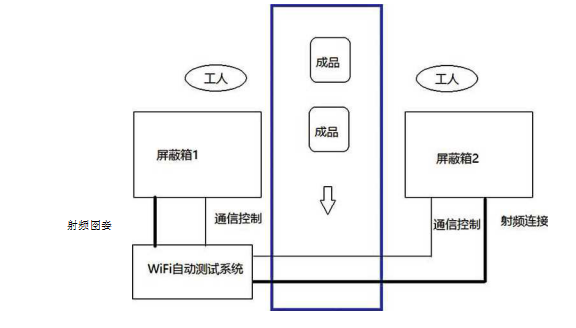

WIFI在線檢測系統測試方案示意圖

無線WIFI測試系統流程圖
為了提高儀器利用,降低生産成本,可以用一拖八或者一拖多的方式

WIFI測試方案說明

1. 可以加裝防呆功能,防止工人操作将不良品放行

2. PASS/FAIL門限可調整



WIFI測試方案

WIFI在線檢測系統測試方案示意圖

WIFI在線檢測系統測試方案示意圖
為了提高儀器利用,降低生産成本,可以用一拖八或者一拖多的方式

無線藍牙産品自動化測試聯機方式

WIFI測試方案說明

1. 可以加裝防呆功能,防止工人操作将不良品放行

2. PASS/FAIL門限可調整
